Dvojkrídlová skladacia brána
Projekt, ktorý len tak nevidieť. Nadrozmerná dvojkrídlová brána a k tomu prispôsobená pre skladanie vďaka skladaciemu systému. V minulosti niečo nemožné avšak aj tu môžeme vidieť posun vpred. V súčasnosti dokážeme implementovať skladací systém aj na takéto nadrozmerné brány. Brána okrem skladacieho systému je plne automatizovaná a ovládaná ovládačom aj mobilnou aplikáciou. Klienti si zvolili lamelu o šírke 200mm a medzere 40mm. Lamelové prevedenie je hliníkového typu.
Klient: Sebastián V.
Miesto: Novoť
Dátum: 28.05.2023
Zadanie od zákazníka
Klient nás kontaktoval s prosbou osobného stretnutia skrz špecifických požiadaviek a riešení. My sne neváhali, dohodli si termín a na miesto vyrazili. Pri stretnutí sme prešli rôzne možností realizácie. Skrz dlhého otvoru a krátkej plochy na otvorenie sme nemohli aplikovať posuvné brány. Jednoznačným riešením nám ostala dvojkrídlová brána. Pri 6,5m dĺžke by jedno z krídiel malo vyše 3m. Čo by pri otváraní zabralo veľký priestor, čo si klient nemohol dovoliť. Preto sme prišli s riešením aplikovať skladací systém aj na túto bránu. Klient s riešením na mieru súhlasil, dohodli sme si ďalšie doplnky a vrhli sa do výroby.
Realizácia projektu
Postup výroby je rovnaký ako pri bežných rozmeroch. Je samozrejme dôležité dbať na každý detail, aby sa pri skladaní zabránilo poškodeniu jednotlivých častí. Keďže naše lamely skladáme, tak aplikovanie hliníkových lamiel je rovnaké ako pri zinkovaných. Skladaním zabezpečíme jednoduchosť napríklad pri poškodení jednej z lamiel, kedy nám stačí vybrať práve len jednu lamelu a nahradiť ju novou. Nemusíme tak zobrať celú bránu na opravu. Ostatné časti sú samozrejme zvárané. Projekt sa nám úspešne podarilo vyrobiť a s rovnakým úspešným výsledkom namontovať.

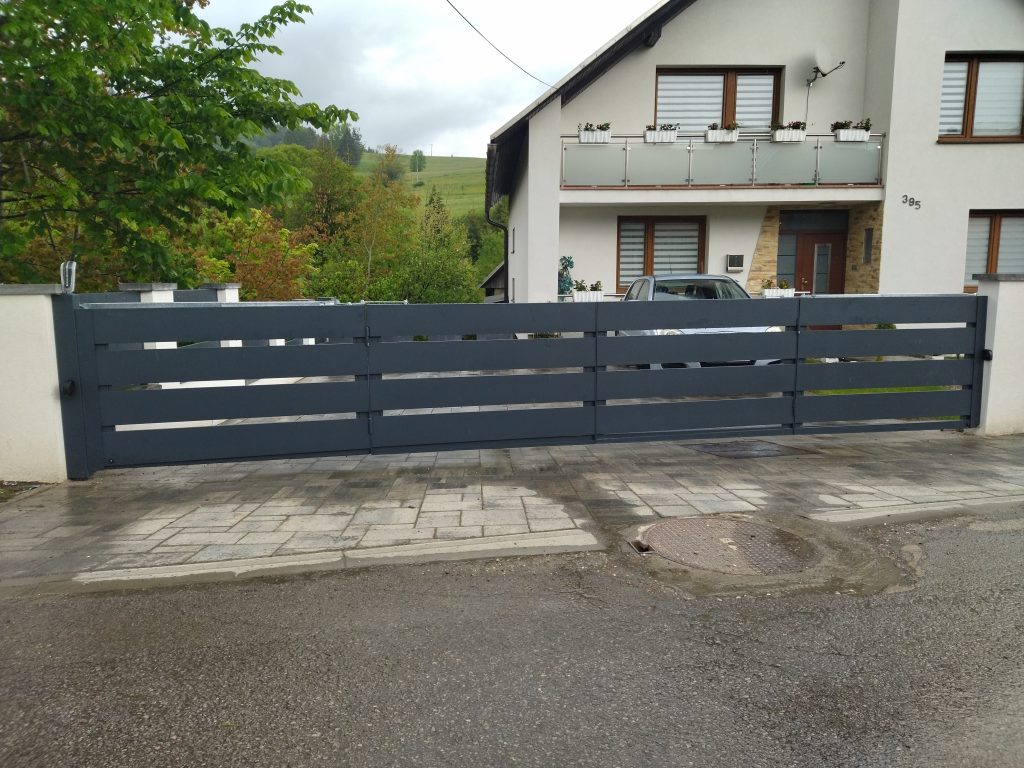

Dvojkrídlová skladacia brána
Vnútorný pohľad
Vnútorný pohľad
Skladací systém
Skladací systém
